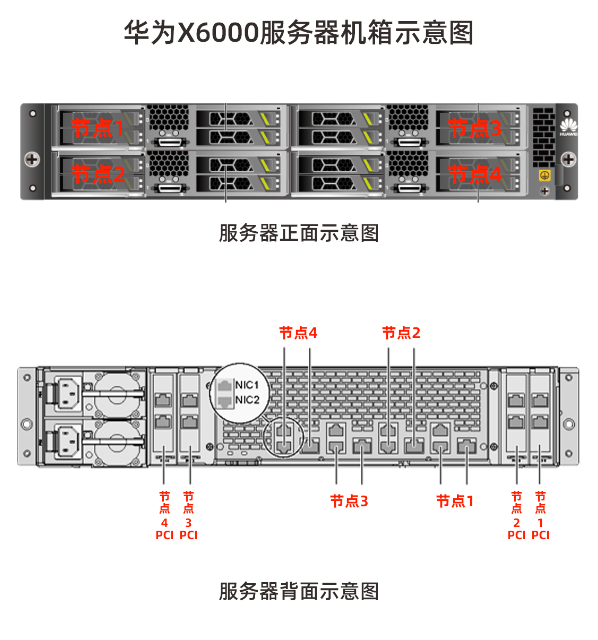

华为X6000服务器机箱示意图（安装XH320 V2拆卸假面板连接高密线缆图示）

安装XH320 V2

介绍安装XH320 V2的操作方法。

拆卸假面板

介绍拆卸假面板的操作方法。

操作场景

安装XH320 V2之前，如果机箱上有假面板，则需先拆卸待安装槽位上的假面板。

操作步骤

• 如图3-1步骤①所示，用手轻推扣住扳手的弹片，扳手自动弹开拧开假面板两侧的螺钉。

• 如图3-1步骤②所示，抓住已弹开的扳手，沿水平方向平稳地拔出假面板抓住假面板的把手，沿水平方向平稳地拔出假面板。

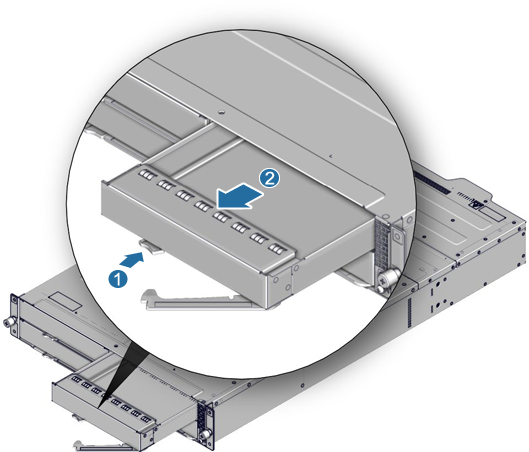

图3-1 拆卸假面板

连接高密线缆

介绍在XH320 V2上连接高密线缆的方法。

高密线缆介绍

安装XH320 V2到机箱后，如果需要使用本地客户终端连接USB设备，需要使用高密线缆。

XH320 V2面板上有一个高密接口，可以连接一根高密线缆。该高密线缆提供一个高密接口、一个VGA接口和3个USB 2.0（兼容USB 1.1）接口，其中：

• 1个高密接口可以连接到XH320 V2面板。

• 1个VGA接口可以连接到本地客户端显示器的VGA接口。

• 3个USB接口可以连接本地客户端的支持USB接口类型的键盘和鼠标接口，提供KVM功能；也可以连接如光驱、硬盘等支持USB接口类型的存储设备。

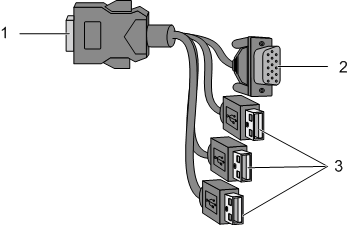

图3-3 高密线缆介绍
